مدار اکو آمپلی فایر دیجیتال – آی سی PT2399

مدار اکو آمپلی فایر دیجیتال – آی سی PT2399

آی سی اکو PT2399

آی سی اکو آمپلی فایر دیجیتال PT2399 یک IC پردازنده اکو تک تراشه است که از تکنولوژی CMOS استفاده می کند .
این آی سی ورودی صوتی آنالوگ را می پذیرد .
آی سی اکو توسط تکنولوژی CMOS الکترونیک ساخته شده است . همان طور که در دیتا شیت آی سی دیده می شود آی سی را با ولتاژ ۵ ولت باید راه اندازی نمود .

دانلود PDF دیتاشیت آی سی PT2399

اما اگر می خواهید بهترین کیفیت را داشته باشید تغذیه این قسمت از مدار از تغذیه قسمت های دیگر جدا باشد .
سیگنال، نرخ نمونه بالا ADC آنالوگ را منتقل می کند .

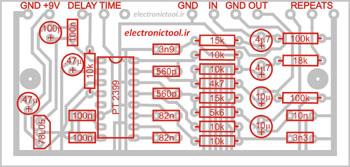

چیدمان قطعات الکو آمپلی فایر دیجیتال

سیگنال را به یک جریان بیتی و سپس ذخیره سازی به ۴۴Kbit داخلی حافظه، پس از پردازش جریان بیتی، کاهش خواهد داد .
آی سی اکو PT2399 توسط DAC و فیلتر پایین گذر به طور کلی باعث تاخیر زمانی می شود .
همچنین می توانید با فرکانس ساعت VCO داخلی و استفاده از مقاومت خارجی زمان تاخیر ( DELAY TIME )را تغییر دهید .
دیستوریشن ( distortion ) آی سی اکو PT2399 کم است .
(THD <0.5٪ @ ۰٫۵Vrms)

این آی سی همچنین LOW NOISE و با سر و صدا و هوم پایین است .
(No<-90dBV)

حداکثر تاخیر این آی سی ۳۴۲ms است .

از ویژی مهم دیگر آی سی اکو PT2399 طراحی مدار ساده آن و هزینه پایین در قطعات و برد PCB است .

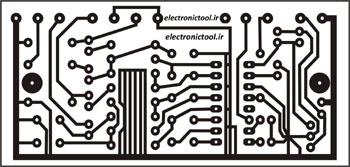

دانلود مدار چاپی PCB مدار اکو دیجیتال آمپلی فایر

مدار توضیح اضافی دیگری نیاز ندارد. دو ولوم های موجود در مدار کار تکرار و زمان تکرار را انجام می دهند . امیدواریم از این مطلب سایت ابزار الکترونیک نیز بهره کامل را برده باشید.

قیمت کیت کامل بهمراه PCB و سایر قطعات به قیمت ۶۵هزار تومان بفروش میرسد.
