مدار آمپلی فایر ۲۰۰وات مطلب جدید وبسایت ابزار الکترونیک می باشد. به کمک ترانزیستورهای ماسفت میتوان در خروجی های قویتر آمپلی فایرهای صوتی ساخت. این ترانزیستور در جریان های بالا با نویز و دیستورشن کمتر می توانند کار کنند. در این مطلب می خواهیم یک مدار تست شده و قدرتمند آمپلی فایر را برای شما تشریح کنیم.

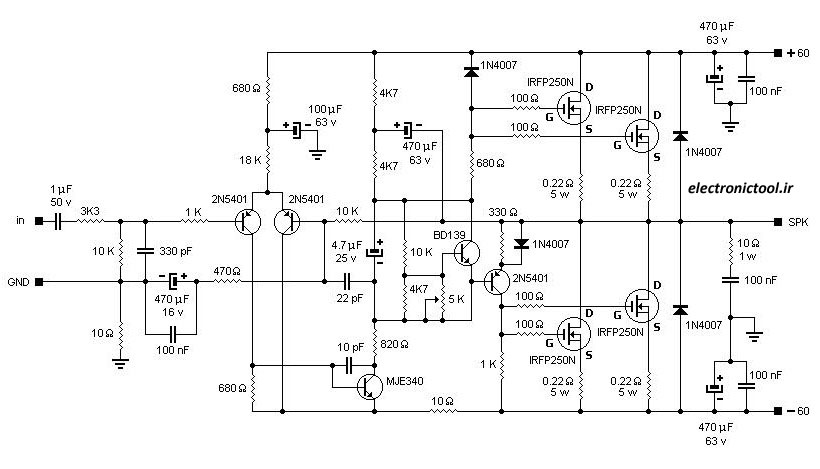

در شکل زیر شماتیک کامل این آمپلی فایر صوتی را می توانید مشاهده کنید.

با کلیک روی عکس میتوانید شماتیک مدار را در ابعاد بزرگتر مشاهده کنید. منبع تغذیه مناسب برای این آمپلی فایر میتواند از نوع سه سر +۴۵ و OV و -۴۵ تا +۶۰ و OV و -۶۰ با آمپراژ ۲ تا ۳ آمپر انتخاب کنید. چهار ترانزیستور IRFP250N کار تقویت کننده نهایی قدرت را بر عهده دارند که حتما بر روی خنک کننده مناسب باید نصب شوند.

برای راحتی در ساخت مدار آمپلی فایر طرح چیدمان قطعات و طرح پشت PCB را برای شما قرار داده ایم.

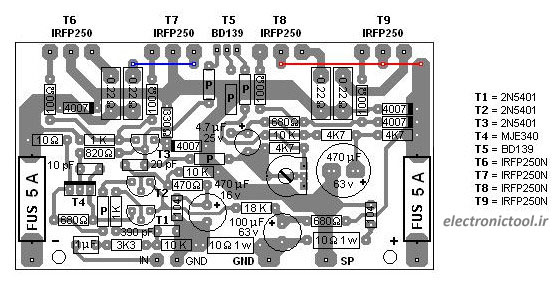

چیدمان قطعات آمپلی فایر در PCB

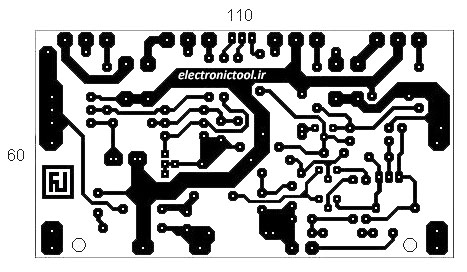

طرح پشت فیبر مدار چاپی PCB آمپلی فایر ۲۰۰W

لازم به توضیح است که فیلم نگاتیو چاپ برای لمینیت به قیمت ۱۵هزار تومان در فروشگاه ابزار الکترونیک موجود می باشد. در مطالب بعدی آموزش چاپ مدار چاپی با لمینیت را آموزش خواهیم داد.

امیدواریم از این مطلب وبسایت ابزار الکترونیک نیز نهایت استفاده و بهره را برده باشد.
